Thursday 27 June 2019

Toyota Majesta UZS151 Digital Cluster on AE111 Dashboard

Assalamualaikum dan Salam Sejahtera

kali ni up sket projek mod meter digital Toyota Majesta UZS151 masuk di dashboard AE111 99

Dalam proses kacuk wiring

Diagram



Meter minyak modified ikut spt bawah
Input Vin tu +ve 5v ya...
ambil dari pin number 63 (Fuel Signal Output 5v)



bila dh pasang, kena terbalikkan litar dalam float tu @ bengkokkan besi float berlawanan.
sebabnya nnti bacaan akan terbalik dgn meter.
Bila minyak penuh, bacaan di meter akan tunjuk E
bila minyak E, bacaan di meter akan tunjuk F


Video Test run tengok jadi mcm mana




Tuesday 25 June 2019

MS125 Toyota Crown Digital Cluster on KE20 4AGE

Assalamualaikum dan Salam Sejahtera

Kali ni upload sket proses modified meter digital dari model MS125 Toyota Crown

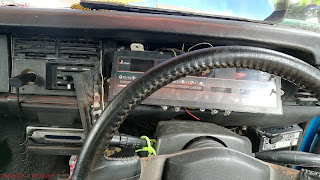

keadaan sebelom masuk meter digital

dalam proses modified masuk meter digital

Guna Diagram seperti di atas



Guna pelampung asal KE20 saja.

No photo description available.
modified ikut spt di atas
Input Vin tu +ve 5v ya...
ambil dari pin number 25 (Fuel Signal Output 5v)

bila dh pasang, kena terbalikkan litar dalam float tu @ bengkokkan besi float berlawanan.
sebabnya nnti bacaan akan terbalik dgn meter.
Bila minyak penuh, bacaan di meter akan tunjuk E
bila minyak E, bacaan di meter akan tunjuk F

alhmdllah dh siap.. test run tngk ok ka dak.




Alhmdllah dh siap.. setel untuk kali ni.

Toyota Estima TCR11 NA convert Supercharger FUll Restore

Assalamualaikum dan salam sejahtera

Kali ni update pasai estima pak menakan

Mcm ni lah keadaan semasa proses peminangan di depo tahanan MPSP



















Alhmdllah setelah proses bayar kompaun selesai, towing balik rumah

Malam tu halfcut estima supercharger sampai rumah


Standby untuk salin

Original dari Jepun mai double ekzoz

keadaan semasa di bhgian blkng

keadaan semasa di bhgian tengah

keadaan semasa di bhgian depan

keadaan semasa di bhgian depan


slow² buang apa yang patut


dh buang hampir keseluruhan isi dalam

basuh seat

bhgian depan pun dh buang

bhgian dalam pun dh clear

komponen depan dh clear

1 knuckle skru putus daaa

dh siap cat bhgian bay depan

slow² masuk isi dalam dari jepun

x banyak dah

Tq Salim sudi tlg welding apa yang patut

enjin lama vs enjin baru

komponen supercharger pun dh masuk

dashboard pun dh masuk

hampir 90% komponen depan dh siap masuk

seat blkng pun dh masuk, carpet pun tukar pakai yg jepun

bhgian cabin depan dh siap

pandangan dari tengah

luaran pun dh sempurna

axcel import dari cheras

masuk bodypart aeras

seat tengah dari model aeras 8 seater

pandangan dari belkang

sambung ekzoz

flush dulu guna kertas pasir

gosok² dulu

spray undercoat

spray undercoat

dh siap masuk warna silver

ok dh siap masuk clear

alhmdllah siap cat

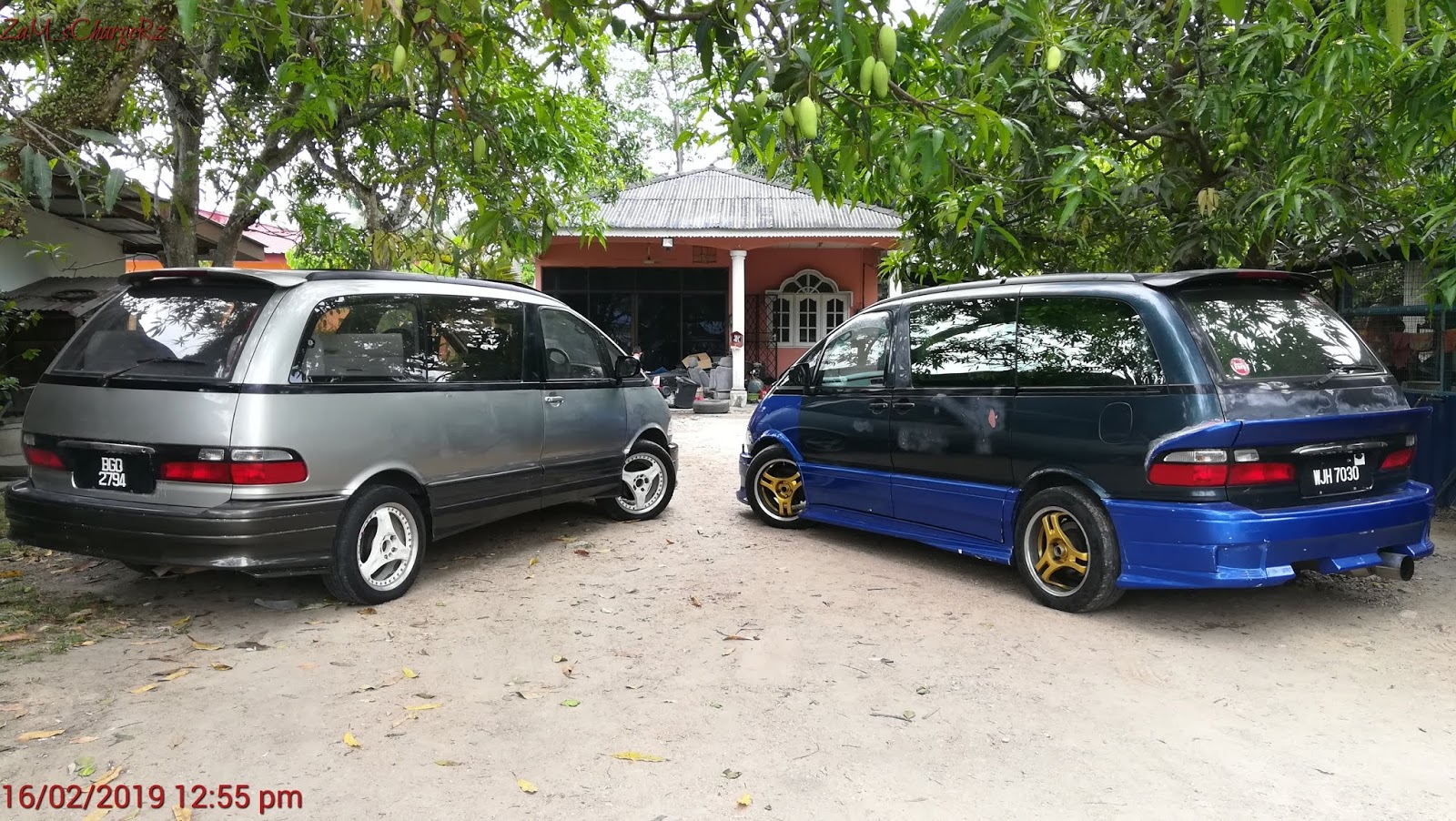

posing dulu depan rumah

posing lagi

test lampu nyala ka x

masuk test puspakom untuk tukar nama, tukar enjin dan renew roadtax

test run plak tengok ok ka x..


bg pinjam sat rim advan spenda

rim volk racing dh sampai

ok dh masuk rim Volk Racing

bergambaq dulu


geng 3 serangkai.. hehe

mmber geng estima mai melawat


Oleh sebab kunci x sama, buat kajian tgk kot² boleh custom bg sama.. alhmdllah success

polish plak

dh siap polis

kemas² plak bhgian dalam sebelom handover bg pak mnakan

kemas² plak bhgian dalam sebelom handover bg pak mnakan

kemas² plak bhgian dalam sebelom handover bg pak mnakan

kemas² plak bhgian dalam sebelom handover bg pak mnakan

kemas² plak bhgian dalam sebelom handover bg pak mnakan











buat video secara keseluruhan.

Alhmdllah... terima kasih sudi membaca
